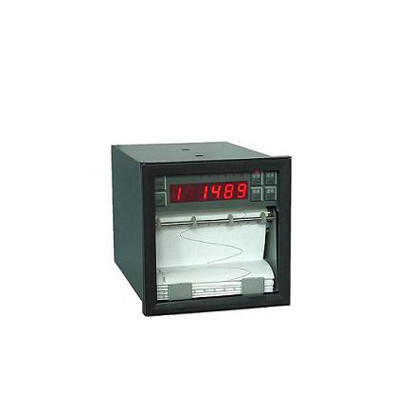

JM-R1000有纸记录仪

产品特点:

JM-R1000型有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术,实现了高记录清晰度、高精度、高可靠性、多功能且便于操作。有纸记录仪可连续记录和数字打印。

产品优势

JM-R1000有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号,并可对被测信号进行数字显示及进行趋势记录和数字记录,能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线,并将通道号印在各通道的轨迹旁。有纸记录仪可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数,并对所设参数加以保护。有纸记录仪被广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。


在线咨询订购热线:0517-86985848

JM-R1000型有纸记录仪以独特的热打印记录方式和先进的微处理器控制技术,实现了高记录清晰度、高精度、高可靠性、多功能且便于操作。有纸记录仪可连续记录和数字打印。



JM-R1000有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号,并可对被测信号进行数字显示及进行趋势记录和数字记录,能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线,并将通道号印在各通道的轨迹旁。有纸记录仪可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数,并对所设参数加以保护。有纸记录仪被广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。


一、主要性能及技术指标:

1.输入通道:单点、双点、三点、四点、五点、六点、八点,每个通道的测量信号种类可由用户自己设定也可在定货时注明[由厂方为用户设定好];

2.通道隔离: 输入通道之间相互隔离,无干扰;

3.显示功能: 测量值的定点或巡回显示、设定参数显示[在设定状态下]、报警提示符及提示灯、时间显示[在所有输入信号全部关闭情况下];

4.记录功能: 采用进口固定式热敏头,无笔墨消耗,无笔位误差,抗震动在100mm范围内有800个热印点对测量值进行趋势记录和数字记录,在记录曲线同时打印标尺刻度及每个通道标记,每隔100mm打印一次刻度值、当前时间和走纸速度;

5.实时时间: 由键盘设定当前日期和时间‘即使掉电,也不影响正常计时;

6.曲线迁移功能: 通过对记录边界的设定,可使不同通道的趋势记录曲线分离开;

7.标度变换功能: 对于电压及电流输入信号,可通过对显示范围的设定,实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围;

8.输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号,由键盘设定选择。

表一:

信 号 种 类 量程代码 测量范围
电流 mA 01 0~10mA
mA 02 4~20mA
mA开方 03 4~20mA开方
电压 mV 11 0~20mV
mV 12 0~50mV
mV 13 0~100mV
V 14 0~5V
V 15 1~5V
V开方 16 1~5V开方
热电阻 Pt100 21 -50.0~550.0 °C
Cu100 22 -50.0~150.0 °C
Cu50 23 -50.0~150.0 °C
远传压力电阻 24 0~400Ω
热电偶 T 31 0.0~400.0 °C
E 32 0~1000 °C
K 33 0~1300 °C
S 34 0~1750 °C
B 35 500~1800 °C
关闭通道 00 该通道关闭


9.走纸速度: 通过键盘任意设定,走纸速度为10 mm/h到990mm/h;
10.报警功能:
(1)提供六组继电器接点输出,由用户任意组合使用;
(2)每个通道报警均可选择上限、下限、差值上限、差值下限;
(3)每个通道的报警回差可设定,继电器动作时有指示灯提示;
(4)继电器触点容量:24VDC, 3A; 220VAC, 3A。
11.通讯: 可提供RS232C或RS485通讯接口【此项为扩展功能,定货时须注明】;
12.模拟量输出:可提供两路4 ~ 20 mA模拟量传送输出【此项为扩展功能,定货时须注明】;
13.采样周期: 0.6S;
14.数字显示及报警精度: ±0.2%F·S;
15.趋势记录精度: ±0.2% 「两幅」;
16.数字记录精度: ±0.2%F·S;
17. 输入阻抗: 大于10MW 〖注:进行电流测量时,输入阻抗为250W〗;
18.功率消耗: 不大于30W;
19.正常工作环境: 温度范围:0~50°C 湿度范围:10~85 % R·H;
20.电源电压: 220 V; 50 Hz;
21.外形尺寸: 144 ×144×200 mm;
22.开孔尺寸: 138+1×138+1 mm。

*
*
*
