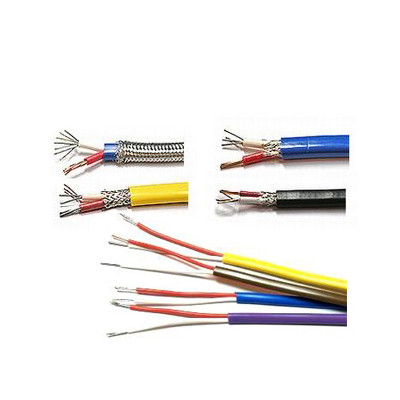

热电偶用补偿导线

产品特点:

补偿导线在一定温度范围内与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线

产品优势

其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处,与显示仪表联接构成测温系统

在线咨询订购热线:0517-86985848

一、概述:

       补偿导线在一定温度范围内与配用热电偶的热电特性相同的一对带有绝缘层与保护套的导线称为补偿导线。其作用是将热电偶的参考端延伸到远离热源或环境温度较恒定处,与显示仪表联接构成测温系统


二、技术要求:

1、产品执行标准:

GB/T4989-94(等效采用IEC584-3标准)

2、导体高工作温度:

耐热级:聚全氟乙丙烯(F46)200℃、可溶性聚四氟乙烯260℃、硅橡胶180

普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃、低烟无卤阻燃聚烯70℃,交联型90℃和125℃

3、低环境温度:

聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃

氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃

4、电缆允许弯曲半径:

非铠装电缆小为外径的6倍

铜带或钢带铠装点缆小为电缆外径的12倍

氟塑料绝缘和护套小为电缆外径的10倍

5、型号及要求:

配用热电
偶分度号
一般用(G)
产品标号
耐热用(H)
产品标号
普通级级(S)普通级级(S)
SSC-GSC-GSSC-H--
NNC-GNC-GSNC-HNC-HS
KNC-GNC-GSNC-H--
KC2-GKG2-GSKC2-HKC2-HS
KX-GKX-GSKX-HKX-HS
EEX-GEX-GSEX-HEX-HS
JJX-GJX-GSJX-HJX-HS
TTX-GTX-GSTX-HTX-HS

6、补偿导线合金丝和绝缘层颜色:

补偿号
线型号
配用热电
偶的分度号
补偿导线合金线绝缘层
着色
正极负极正极负极
SCS(铂铬10—铂)SPC(铜)SNC(铜镍)绿
NCN(镍铬硅—镍硅)NPC(铁)NNC(铜镍)
KCK(铜—康铜)KPC(铜)KNC(铜镍)
KXK(镍铬—镍硅)KPX(镍铬)KNX(铜镍)
EXE(镍铬—铜镍)EPX(镍铬)ENX(铜镍)
JXJ(铁—铜镍)JPX(铁)JNX(铜镍)
TXT(铜—铜镍)TPX(铜)TNX(铜镍)

7、补偿导线的热电势、允差:

热电势及允差(μV)热电偶测试
端温度(℃)
100 ℃

100 ℃
热电势
(标准值)
允 差热电势
(标准值)
允 差
普通级级(S)普通级级(S)
SC或RC645±60(±5.0℃)±30(±2.5℃)1440±60(±5.0℃)--1000
KCA4095±100(±2.5℃)±60(±1.5℃)8137±100(±2.5℃)±60(±1.5℃)900
KCB4095±100(±2.5℃)±60(±1.5℃)8137----900
KX4095±100(±2.5℃)±60(±1.5℃)8137±100(±2.5℃)±60(±1.5℃)900
NC2774±100(±2.5℃)±60(±1.5℃)5912±100(±2.5℃)±60(±1.5℃)900
NX2774±200(±2.5℃)±60(±1.5℃)5912±100(±2.5℃)±60(±1.5℃)900
EX6317±60(±2.5℃)±120(±1.5℃)13419±200(±2.5℃)±120(±1.5℃)600
JX5268±140(±2.5℃)±85(±1.5℃)10777±140(±2.5℃)±85(±1.5℃)500
TX4277±60(±1.0℃)±30(±0.5℃)9285±90(±1.5℃)±48(±0.8℃)300

8、补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸:

使用分类标称截面(mm2)单股线芯多股软线芯(R)绝缘层厚度(mm)护层厚度(mm)外径上限(mm)
线芯股数(根)单线直径(mm)线芯股数(根)单线直径(mm)扁平型屏蔽扁平型
单股线芯多股线芯单股线芯多股线芯
一般用(G)0.210.570.20.40.73.0x4.63.1x4.83.8x5.43.9x5.6
0.510.8070.300.50.83.7x6.43.9x6.64.5x7.24.7x7.4
1.011.1370.430.71.05.0x7.75.1x8.05.8x8.55.9x8.8
1.511.3770.520.71.05.2x8.35.5x8.76.0x9.16.3x9.6
2.511.76190.410.71.05.7x9.35.9x9.86.5x10.16.7x10.7
耐热用(H)0.210.570.20.40.32.3x4.02.4x4.23.1x4.83.2x5.0
0.510.8070.30.40.32.9x5.03.0x5.23.7x5.53.8x6.0
1.011.1370.430.40.33.5x5.73.7x6.14.3x6.54.5x6.9
1.511.3770.520.40.34.0x6.54.2x6.94.8x7.35.0x7.7
2.511.76190.410.40.34.5x7.34.8x7.95.3x8.15.6x8.7


订交货说明:

1、交货长度为100m或整数倍,允许有不短于20m的短段导线交货,但数量不得超过交货总量的10%。
2、本厂热电偶用补偿电缆,供多点测温使用。
3,用户如有特殊需求,可在订货合同中注明。
8、热电偶补偿导线分类介绍:

KX-GA-VV聚氯乙烯绝缘聚氯乙烯护套级K分度号热电偶补偿导线
KX-GA-VVR聚氯乙烯绝缘聚氯乙烯护套级K分度号热电偶补偿软导线
KX-GA-VVP聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽级K分度号热电偶补偿导线
KX-GA-VVRP聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽级K分度号热电偶补偿软导线
KX-HA-FF氟塑料绝缘和护套级K分度号热电偶补偿导线
KX-HA-FFR氟塑料绝缘和护套级K分度号热电偶补偿软导线
KX-HA-FFP氟塑料绝缘和护套铜丝编织屏蔽级K分度号热电偶补偿导线
KX-HA-FFRP氟塑料绝缘和护套铜丝编织屏蔽级K分度号热电偶补偿软导线
KX-HA-FG氟塑料绝缘硅橡胶护套级K分度号热电偶补偿导线
KX-HA-FGR氟塑料绝缘硅橡胶护套级K分度号热电偶补偿软导线
KX-HA-FGP氟塑料绝缘硅橡胶护套铜丝编织屏蔽级K分度号热电偶补偿导线
KX-HA-FGRP氟塑料绝缘硅橡胶护套铜丝编织屏蔽级K分度号热电偶补偿软导线
KX-HA-FV氟塑料绝缘聚氯乙烯护套级K分度号热电偶补偿导线
KX-HA-FVR氟塑料绝缘聚氯乙烯护套级K分度号热电偶补偿软导线
KX-HA-FVP氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽级K分度号热电偶补偿导线
KX-HA-FVRP氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽级K分度号热电偶补偿软导线
KX-GA-YJV交联聚乙烯绝缘聚氯乙烯护套级K分度号热电偶补偿导线
KX-GA-YJVR交联聚乙烯绝缘聚氯乙烯护套级K分度号热电偶补偿软导线
KX-GA-YJVP交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽级K分度号热电偶补偿导线
KX-GA-YJVRP低烟无卤绝缘和护套铜丝编织屏蔽级K分度号热电偶补偿软导线
KX-GA-YDYD低烟无卤绝缘和护套级K分度号热电偶补偿导线
KX-GA- YDYD R低烟无卤绝缘和护套级K分度号热电偶补偿软导线
KX-GA- YDYD P低烟无卤绝缘和护套铜丝编织屏蔽级K分度号热电偶补偿导线
KX-GA- YDYD RP低烟无卤绝缘和护套铜丝编织屏蔽级,K分度号热电偶补偿软导线

注:上述型号仅列出KX,其他如SC、KC、EX、BC、TX、JX只需改变型号第一项即可,阻燃型补偿导线型号前加ZR,ZR192为进口PFA材料,屏蔽可采用镀锡铜丝屏蔽。

*
*
*
