涡街流量计

产品特点:

JM-LU系列涡街流量计是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种 介质。采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。

产品优势

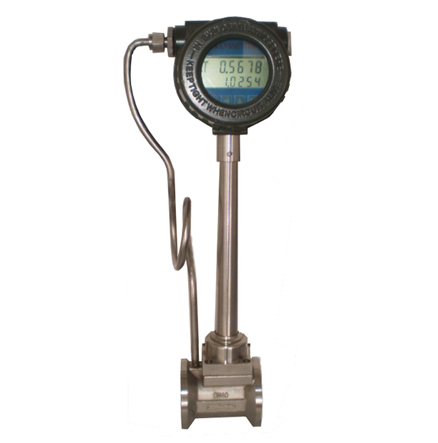

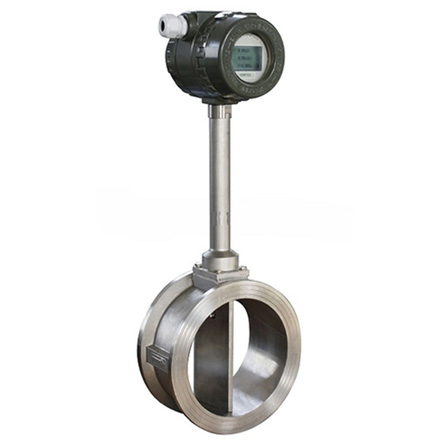

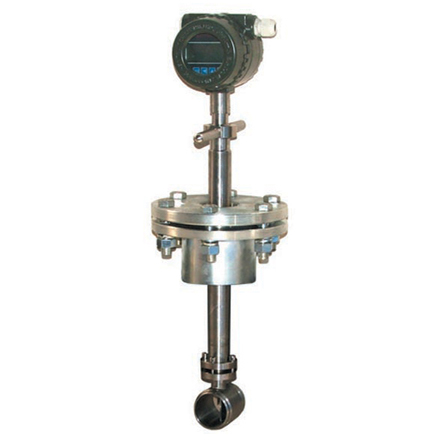

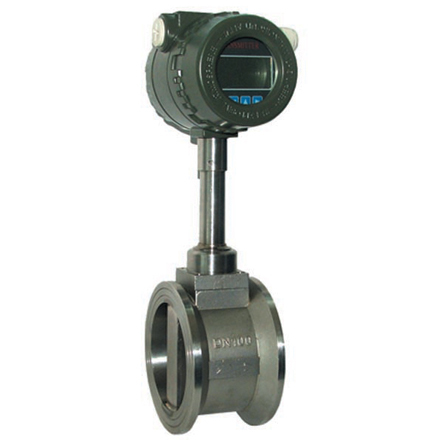

有模拟标准信号,也有数字脉冲信号输出。有现场显示型、脉冲输出 型、卡装式、法兰式、插入式、可带温压补偿功能……

在线咨询订购热线:0517-86985848



一、产品概述

    JM-LU系列涡街流量计主 要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压 力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~ 250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

      为了使用方便,电池供电的本地显示型涡街流量计采用微功耗高新技术,采用锂电池供电可不间断运行一年以上,节省了电缆和显示仪表的采购安装费用,可就地显 示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器,可以直接测量出饱和蒸汽的温度并计算出压力,从而显示饱和蒸汽的质量流量。

二、工作原理

    在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。

三、技术参数

1、基本参数

执行标准

涡街流量传感器(JB/T9249-1999

仪表口径(mm

1520253240506580100125150200250300

公称压力(MPa

1.6MPa2.5MPa4.0MPa(其它可订制)

精度等级

液体:±1%

气体或蒸汽:±1.5%±1%

量程比

1:101:151:20

传感器材质

304不锈钢、316L)不锈钢等

使用条件

介质温度:-40~+250℃、-40~+350

环境温度:-20~+60

相对湿度:5%90%

大气压力:86KPa~106KPa

信号输出功能

脉冲信号、4 ~ 20mA信号

通讯输出功能

RS485通讯输出、HART协议等

工作电源

A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485

B.内电源:13.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。

信号线接口

基本型:霍斯曼接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

ExdIICT5ExdIIBT6

防护等级

IP65或更高(可订制)

2、流量范围:一般液体和气体适用流量范围见表2                          (表2)

仪表口径

(mm)

液体测量范围(m3/h)

气体测量范围(m3/h)

连接方式

耐压等级(MPa

DN15

1.2-6.2

5-25

法兰夹持/法兰连接

2.5/1.6

DN20

1.5-10

8-50

法兰夹持/法兰连接

2.5/1.6

DN25

1.6-16

10-70

法兰夹持/法兰连接

2.5/1.6

DN32

1.9-19

15-150

法兰夹持/法兰连接

2.5/1.6

DN40

2.5-26

22-220

法兰夹持/法兰连接

2.5/1.6

DN50

3.5-38

36-320

法兰夹持/法兰连接

2.5/1.6

DN65

6.2-65

50-480

法兰夹持/法兰连接

2.5/1.6

DN80

10-100

70-640

法兰夹持/法兰连接

2.5/1.6

DN100

15-150

130-1100

法兰夹持/法兰连接

2.5/1.6

DN125

25-250

200-1700

法兰夹持/法兰连接

2.5/1.6

DN150

36-380

280-2240

法兰夹持/法兰连接

2.5/1.6

DN200

62-650

580-4960

法兰夹持/法兰连接

2.5/1.6

DN250

140-1400

970-8000

法兰夹持/法兰连接

2.5/1.6

DN300

200-2000

1380-11000

法兰夹持/法兰连接

2.5/1.6


四、产品选型

代号

通径

流量范围㎡/h

JM-LU-25

DN25

1~10(液体)

25~60(气体)

蒸汽流量请查看说明书,DN300以上推荐使用 插入式涡街流量计

JM-LU-32

DN32

1.5~18(液体)

15~150(气体)

JM-LU-40

DN40

2.2~27(液体)

22.6~150(气体)

JM-LU-50

DN50

4~55(液体)

35~350(气体)

JM-LU-80

DN80

9~135(液体)

90~900(气体)

JM-LU-100

DN100

14~200(液体)

140~1400(气体)

JM-LU-150

DN150

32~480(液体)

300~3000(气体)

JM-LU-200

DN200

56~800(液体)

550~5500(气体)


代号

功能1

N

无温压补偿

Y

有温压补偿


代号

输出型号

F1

4-20mA输出(二线制)

F2

4-20mA输出(三线制)

F3

RS485通讯接口


代号

被测介质

J1

液体

J2

气体

J3

蒸汽


代号

连接方式

L1

法兰卡装式

L2

法兰连接式


代号

功能2

E1

1.0级

E2

1.5级

T1

常温

T2

高温

T3

蒸汽

P1

1.6MPa

P2

2.5MPa

P3

4.0MPa

D1

内部3.6V供电

D2

DC24V供电

B1

不锈钢

B2

碳钢




*
*
*

请详细填写所需的产品数量及产品需求,我们将第一时间与您取得联系!

?
