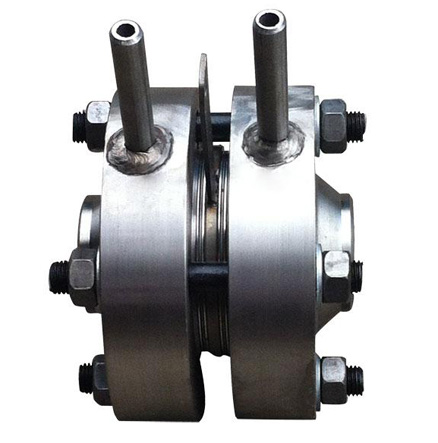

标准孔板流量计

产品特点:

JM-LG标准孔板流量计是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定,可用于测量管道中液体、气体、蒸汽的流量。

产品优势

标准孔板无需实流标定,精度高,结构简单,制造成本低。

在线咨询订购热线:0517-86985848

一、产品概述
     JM-LG标准孔板流量计是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定,可用于测量管道中液体、气体、蒸汽的流量。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。标准孔板无需实流标定,精度高,结构简单,制造成本低,但压力损失较大。广泛用于石油、化工、冶金、电力等行业。是迄今为止应用多的一种流量计。

二、适用范围
1.公称直径:50mm≤DN≤1200mm(超出此范围属非标准节流装置)
2.公称压力:PN≤16MPa
3.孔  径 比:0.20≤β≤0.75
4.雷诺数范围:当0.20≤β≤0.45时  5000≤ReD
                     当0.45≤β≤0.75时  10000≤ReD
5.精    度:1级

三、取压及结构形式

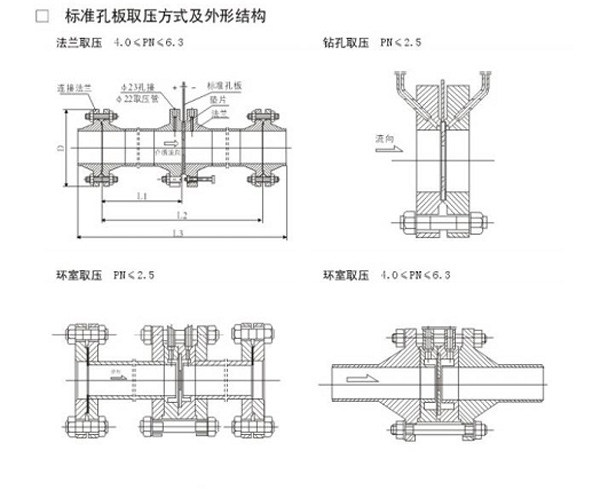

法兰取压、角接取压、D-D/2取压方式见图


四、安装要求
1.安装时应保证孔板中心、法兰中心、管道中心和垫片同心,不同心度不得超过0.002D/β。
2.孔板的正负压方向,上下游取压法兰应与介质流向相符,取压孔的方位可根据介质不同和变送器的安装情况确定。
3.节流装置与管道连接时,焊接处端面与管道轴线的不垂直度不得大于1°,焊接后内部焊缝应加工处理,使其光滑,无焊巴和焊渣。
4.取压法兰与管道焊接前,应先将管道上的取压孔钻好,其直径与取压法兰上的取压孔径相同,焊接时取压法兰上的取压孔与管道上的取压孔对准。
5.可选带上、下游直管段。

6.D-D/2取压是成套供货,法兰连接可直接安装。

*
*
*
