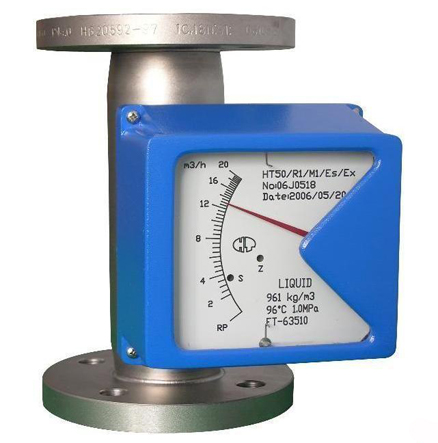

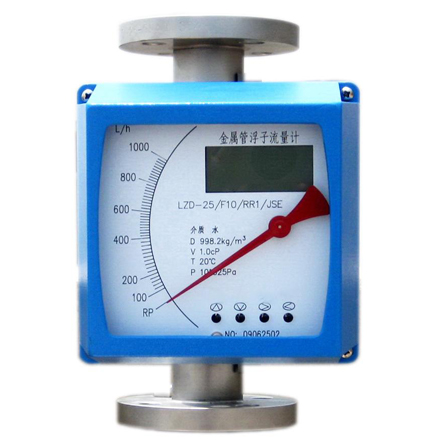

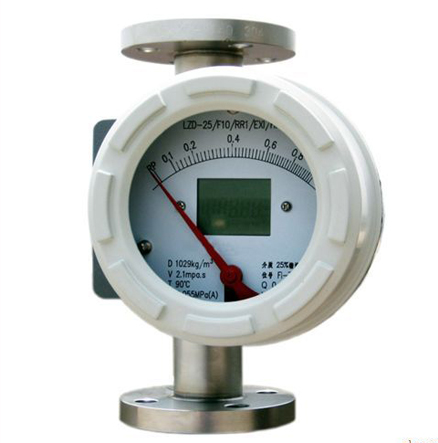

金属管浮子流量计

产品特点:

金属管浮子流量计采用可变面积式测量原理,适用于测量液体,气体。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

产品优势

全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。

在线咨询订购热线:0517-86985848

一、产品概述

    垂直安装金属管浮子流量计采用可变面积式测量原理,适用于测量液体,气体。全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。


二、技术参数
测量范围:水(20℃)1-200000 l/h 空气(20℃,0.1013MPa)0.03-4000m3/h 参见流量表,特殊流量可订制
量程比:标准型10:1 特殊型20:1
精度: 标准型1.5级 特殊型1.0级
压力等级:标准型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失:7kPa-70kPa
介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃
高温型:高可达400℃
环境温度:液晶型-30℃- 85℃
指针型-40℃- 120℃
连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
电缆接口:M20×1.5
供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC)
交流型:85-265VAC ? ?50HZ
防护等级:IP65

防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6


三、选型代码

代号 测量管结构
JM-LZ-50 下进上出
JM-LZ-51 下进上横出
JM-LZ-52 下横进上横出
JM-LZ-53R 右进左出
JM-LZ-53L 左进右出
  代号 接液材质
R0 0Cr18Ni2Mo2Ti
R1 1Cr18Ni9Ti
Rp PTFE
T1 钛合金
Rl 316L
  代号 管道口径
DN15 15
DN25 25
DN50 50
DN80 80
DN100 100
DN150 150
DN200 200
  代号 附加结构

T 夹套型
Z 阻尼型
G 高温型
Y 高压型
  代号 指示器形式代码组合
M1 就地指示器,机械指示瞬时流量
M2 供电型,机械指示瞬时流量,液晶显示瞬时/累积流量
M3 供电型,无机械指示,液晶显示瞬时/累积流量
  代码 供电方式
只限M1指示器
A 220VAC,4-20mA输出
B 电池供电,无输出
C 24VDC,二线制供电,4-20mA输出
D 24VDC,三、四线制供电,4-20mA输出
  代号 防爆标志
l 本安iaCT5方型壳体
d 隔爆Diibt4园壳体
  代号 报警或脉冲输出
无报警或脉冲输出
K1 上限报警或一路脉冲输出
K2 下限报警或一路脉冲输出
K3 上、下限报警或双路脉冲输出



四、流量范围

通径(mm)

流量范围

压力损失kPa

水L/h

空气M3/h

空气

常规型

防腐型

常规型,防腐型

DN15

2.5~25

---

0.07~0.7

6.5

7.1

4.0~40

2.5~25

0.11~1.1

6.5

7.2

6.3~63

4.0~40

0.18~1.8

6.6

7.3

10~100

6.3~63

0.28~2.8

6.6

7.5

16~160

10~100

0.40~4.0

6.8

8.0

25~250

16~160

0.7~7.0

7.2

10.8

40~400

25~250

1.0~10

8.6

10.0

63~630

40~400

1.6~16.0

11.1

14.0

DN25

100~1000

63~630

3~30

7.0

7.7

160~1600

100~1000

4.5~45

8.0

8.8

250~2500

160~1600

7~70

10.8

12.0

400~4000

250~2500

11~110

15.8

19.0

DN40

500~5000

---

12~120

10.8

9.8

600~6000

----

16~160

12.6

16.5

DN50

630~6300

400~4000

18~180

8.1

8.6

1000~10000

630~6300

25~250

11.0

10.4

1600~16000

1000~10000

40~400

17.0

15.5

DN80

2500~25000

1600~16000

60~600

8.1

12.9

4000~40000

2500~25000

80~800

9.5

18.5

DN100

6300~63000

4000~40000

100~1000

15.0

19.2

DN150

20000~100000

---

600~3000

19.2

20.3



*
*
*
